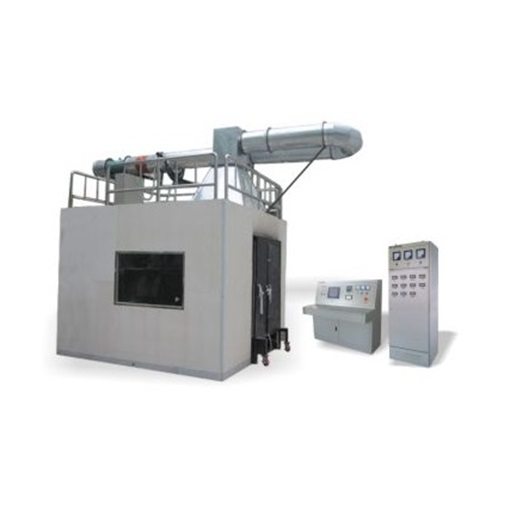

JZDTS40建筑材料或制品单体燃烧试验室
GB/T20284-2006《建筑材料或制品的单体燃烧试验》
1、引风机
2、排烟管道(测量区)
3、收集器
4、集气罩
5、护栏
6、燃烧室门
7、小车
8、观察窗
9、燃烧室
10、微机处理系统
11、气体分析仪
样品是安装在一个小推车上，其内安装有两块相互垂直的不燃板，其中一块不燃板的尺寸为高1.5m，宽1.0m，另一块高1.5m，宽0.5m。试样（墙壁和吊顶材料）以代表其终应用的方式放置和安装在不燃板上。点火源是一置于小推车上垂直角落里的丙烷直角沙盒燃烧器 (边长为250mm，高为80mm）。
电 源：380V
设备功率：3Kw
温度测量：0-400℃; 精度±0.5℃
管道压差：0-100Pa; 精度±2Pa
氧气浓度：16%～21%；分辨率100×10-6
二氧化碳浓度：0%～10%；分辨率100×10-6
燃气质量流量：0～2.3 g/s；精度1%
排烟流量：0.5m3/s～0.65m3/s
试验在高2.4m，面积为3m×3m的燃烧室内进行，房间顶部有连接取样管道的集气罩和排烟管道。
样品小推车下方有空气自然进出的空间。
试验过程中样品的燃烧释放热量和燃烧生成物都要从排烟管道中排出。
在排烟管道中设置有综合取样区用于放置传感器和取样管。
建议选配可燃烧气体检测报警装置。
